應用范圍 ：
自來水廠、工業水處理、循環冷卻水、化工氧化、污水處理等
產品特點 ：
1、采用佳環臭氧放電體技術，使設備產生的臭氧濃度更高，運行更穩定。
2、電源采用中頻技術，設備運行穩定，壽命長 、運行能耗低，節約電能。
3、自動化程度高，操作簡單，運行時無須專人值守，系統對異常情況可以自動保護，更可根據用戶需要增加PLC自動控制系統。
4、結構緊湊，占地少，環境適應能力強。
臭氧發生器設計條件

環境溫度0─45℃，相對濕度≤85%；

冷卻水進水溫度≤30℃。直接冷卻臭氧發生器的冷卻水需滿足一下條件：PH=6.5-8.5，氯化物含量≤250mg/L,硬度≤4500mg/L，渾濁度≤1NTU。

大氣壓力P=101.325KPa(標準大氣壓)，對于海拔高的地區監測發生器臭氧濃度時需要進行壓力修正計算。

氣源指標要求：壓縮空氣露點≤-50℃；氧氣露點≤-60℃、氧氣濃度≥90%；汽化液氧露點≤-70℃、氧氣濃度≥99.6%；氣源過濾精度≥0.01um。

電氣條件：電源要求：380V/50Hz/4p，電氣系統接地符合GB14050的要求。

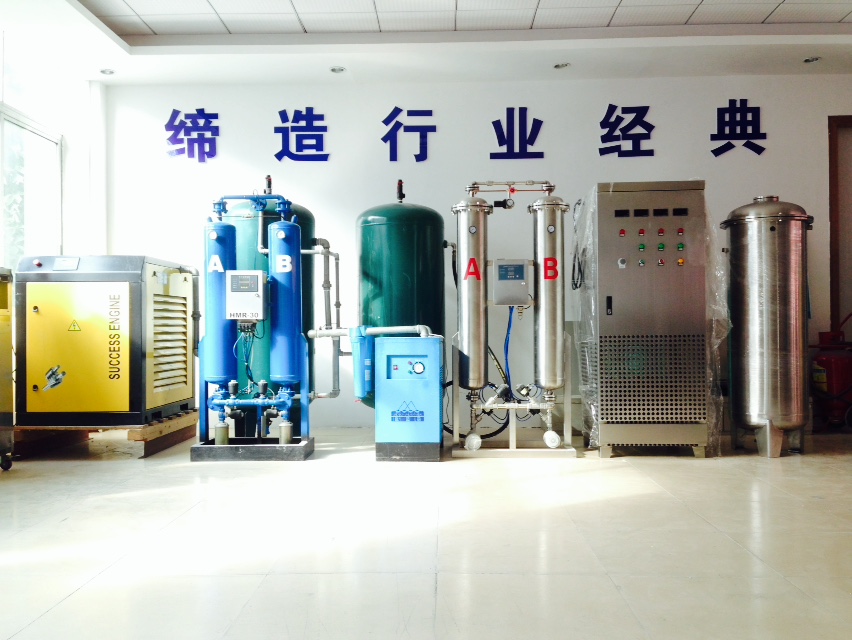

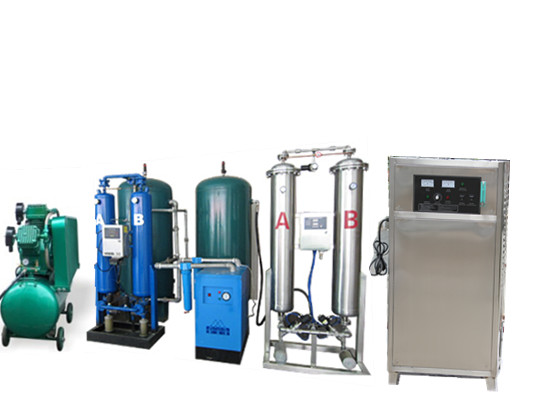

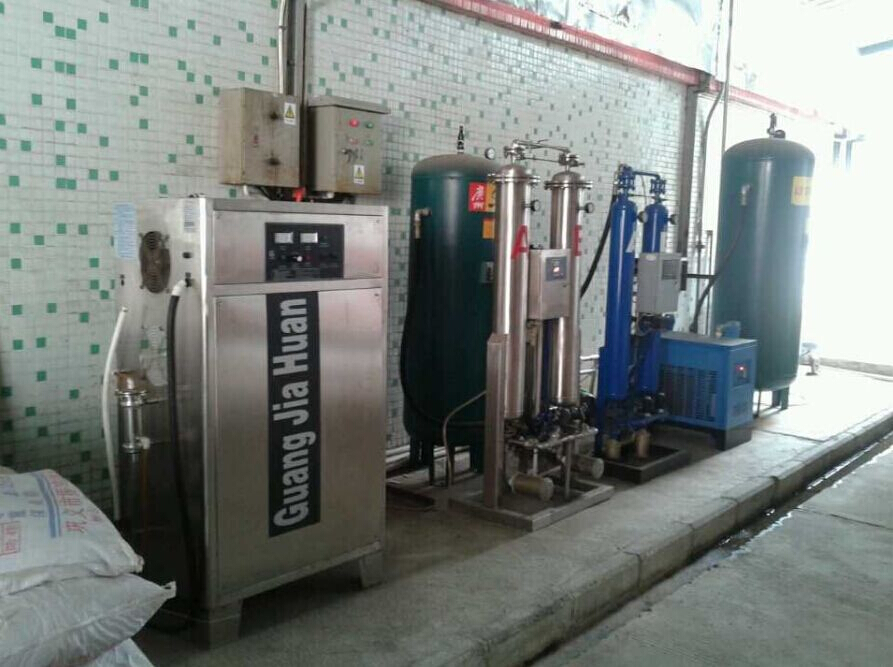

中型空氣源臭氧發生器簡介

1.臭氧發生器由臭氧放電室、臭氧專用中頻高壓電源以及控制系統組成。

2.臭氧放電室是安裝臭氧發生單元的裝置。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣體。

3.我公司的臭氧放電室外電極系不銹鋼制造，臭氧發生單元呈蜂窩狀排布，采用非玻璃放電體——高壓電極和介質管為一體化結構，在高壓電極表面燒結搪瓷介電層。每個臭氧發生單元帶有獨立的高壓熔斷器，保證了放電室整體正常、可靠、有效的工作。

4.臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置，也稱為“供電單元”，使臭氧發生裝置內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源，經過高壓變壓器升壓后，中頻高壓電源輸送到臭氧發生裝置。

5.電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路。

6.臭氧發生器采用水冷卻，通過滿足質量要求的足量的冷卻水有效地帶走電暈放電時放出的熱量，冷卻水可循環使用并通過外部工藝降溫。

7.發生器產量可根據用戶實際需要進行調整，并具有多重保護功能，防止意外情況下，對發生器造成損壞。

功能特點：

產品參數：

HY系列大型臭氧發生器技術特點:

1.核心部件臭氧發生電極采用高密度石英介電材料,其耐電沖擊能力和機械沖擊能力強于玻璃和陶瓷。

2.為保障臭氧放電的安全連續運行，每個放電單元配有獨立的保險裝置。單個放電單元出現故障時不影響其他單元的正常工作。

放電室部分：

1.發生器外殼全部采用不銹鋼材料焊接，不生銹、耐腐蝕，并能有效減少冷卻水結垢。

2.運用全自動智能冷脹管技術，精密控制不銹鋼外電極與殼體管板的脹緊程度，杜絕漏氣漏水的危險。

高頻電源部分：

1.LED數字鍵盤控制，實現電源所有功能操作及運行狀態的監視。

2.數字鍵盤精確設定電源運行電壓、工作頻率等參數，輸出頻率分辨率高達±1Hz，電壓精度±1V。

3.具備完善的過載，自動限流，過壓，久壓，短路，缺相及斷電保護。

4.SPWM優化調制技術，配合專業的數字波型處理電路，運行效率高，諧波低，功率因數COSθ可高達0.9。輸出電流，電壓波型平穩，電流抑制能力強，負載大范圍波動時，能安全穩定運行。

5.電源采用數字PI控制技術，可實現給定量與反饋量的比較，通過閉環回路有效穩定輸出電壓，電流頻率恒定。

高壓變壓器部分：

1.磁芯采用大功率異形Mn-Zn鐵氧體，高頻條件下，鐵芯損耗小，電阻率低，溫度系數低，動態導磁率高。

2.高壓線包選用專用的高頻多股導線繞制而成，減少了高頻電流的趨膚效應。

3. 變壓器采用高真空浸漆技術，有效提高耐擊穿性能，防止變壓器表面電暈放電。
